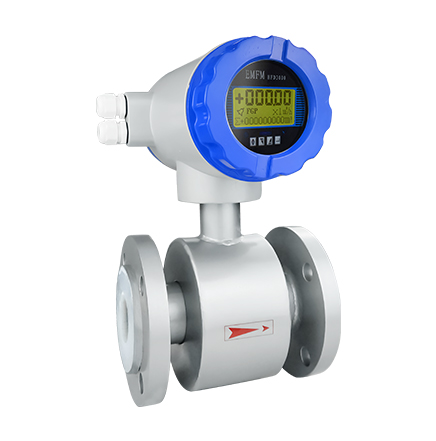

一、安装要点
1、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;
2、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到电磁场的干扰;
3、传感器与管道连接时应保证满管运行,最好垂直安装;
4、变送器外壳接地与就近接地网连接即可;屏蔽电缆(分体式)按说明书连接,信号电缆(至系统)进行屏蔽层系统处单端接地;测量传感器与管道连接的短路环需要接地,接地电阻应小于10欧姆,不能与电气接地共用;
5、流量计传感器上游也应该有一定的直管段,一般在5d~10d。
二、安装详解
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。
流量计可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。

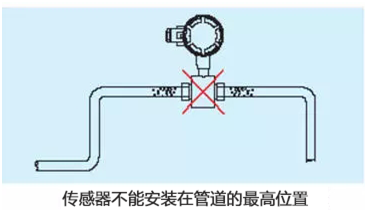

传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。
如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。

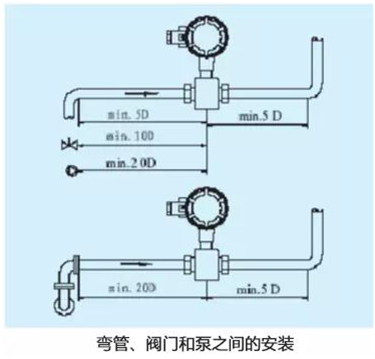

电磁流量计的常规直管段要求是前10d后5d,在有弯管、阀门的情况分别有不同的要求。
三、接地原因
电磁流量计内的测量电极处于一个直流或交流电场内,如果其环境不能有效地被屏蔽于一个无干扰的条件下,对测量有严重干扰。

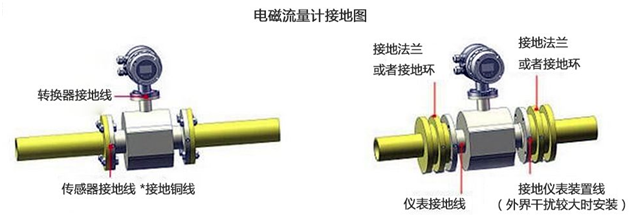

传感器外壳接地与否,直接关系到测量的精度和稳定性,接地导线必须不传任何干扰电压,因此电磁流量计要求有非常可靠的接地,要做好接地屏蔽,否则就会产生干扰电流。
四、接地好处
若连接流量计的管道是(相对于被测介质)绝缘的则要用接地环,它的材质应根据被测介质的腐蚀性选用。
如果是聚四氟乙烯内衬的测量传感器,为了确保测量传感器能正常工作,要选用接地环。
