涡街流量计和旋进旋涡流量计都是利用流体振荡原理的流量计，但两者的工作原理完全不同，性能特点和适用介质也有区别。
涡街流量计是利用卡曼漩涡原理，流体在经过一个柱状物体时，会在这个物体背向流体的两侧产生漩涡，当一侧漩涡发育时会压抑另一侧的漩涡，当一侧漩涡发育到一定程度时会脱离柱状物体随流体而去并在原位产生新的漩涡，同时另一侧的漩涡因失去压抑而发育，并压抑新生的漩涡，上述过程在柱状物两侧交替发生，发生的频率与流体的流速相关，检测这个频率可得到流速，并进而获得流量值。由于交替释放的漩涡在后面的流体中象马路两侧的物体一般排列，所以这种现象也被称作涡街。根据这个原理工作的流量计称为涡街流量计或卡曼漩涡流量计。
涡街流量计无可动部件，长期稳定，结构简单便于安装和维护，压力损失小，量程范围宽。金湖鼎诚仪表有限公司系列法兰卡装式涡街、法兰连接式涡街、插入式涡街、温压一体化涡街等系列产品可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

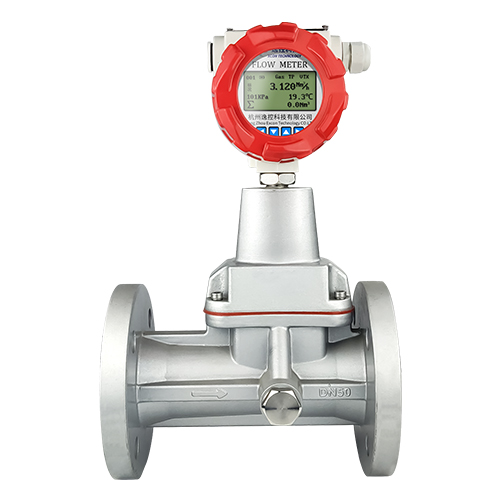

旋进漩涡流量计是原理是：在管道中设置一组扭曲叶片构成漩涡发生器，使流体经过时发生旋转，并在管道中心线附近形成漩涡，这个漩涡的中心一边围绕管道中心线旋转，一边随流体前进一边扩大旋转半径形，使得漩涡中心成一个类似锥形螺旋线的旋进运动。这时对于在漩涡发生器后方的管壁上的一个点来说，流经的流体速度会发生一个周期性的变化，其频率与流体的流速相关，检测这个频率可得到流速，并进而获得流量值。根据这个原理工作的流量计称为旋进漩涡流量计或旋进型漩涡流量计。
旋进旋涡流量计无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护，其中智能型产品集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；转换器可输出频率脉冲、4~20ma模拟信号，并具有rs485接口，可直接与微机联网，传输距离可达1.2km。旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
