流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域。

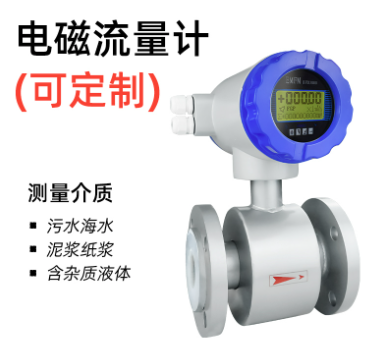

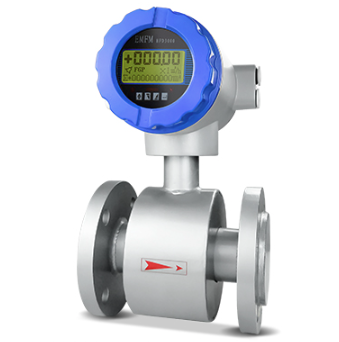

电磁流量计，简称emf，是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。那么它的工作原理是什么呢？一起来看看吧
工作原理
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。当导体在磁场中做切割磁力线运动时，在导体中会产生电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中做垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中做垂直方向了流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小。
据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：e=b*v*d*k
e : 感应电动势 ； k : 仪表常数 ； b : 磁感应强度 ； d : 测量管直径 ； v : 平均流速 ；
熟练流速换算：
q(流量）=π /4*dn*dn*v
v=q× 0.03537m/s/(dn/100)
q=v× 28.274m3/h/(dn/100)
由基本原理引申三个重要概念：
（1）只能测量导电介质
电导率限制条件б≥ 1-5us/cm（水>20us/cm）
(低电导率使用专用仪表）
不能测量非导电介质,如气体,油类，如介质含有大量气体，产生测量严重波动
（2）必须存在磁场
励磁电流流经测量管上下励磁线圈产生磁场。励磁线圈断路， 流量计不工作，励磁电流稳定性直接影响仪表测量
测量管必须为非导磁材料，保证磁场穿过导管（测量管应采用不锈钢材质）
（3）实际测量值为流体流速
电磁流量计实际测量介质的流速
测量介质的体积流量
